Зачем застройщик изукрасил вводные провода в щитке в квартире?

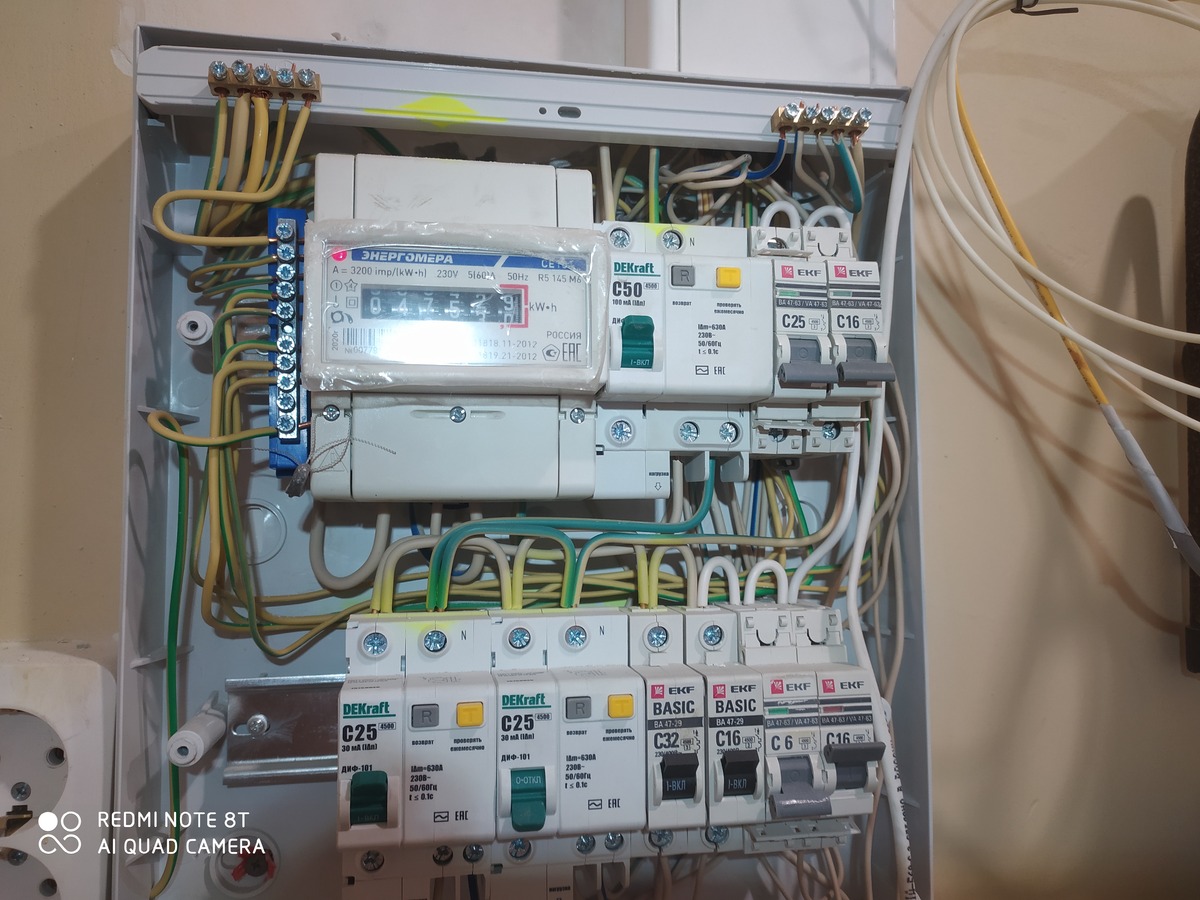

hahulin [1476552]: Вместо шины раздавать автоматам перемычками, ну да, ну да, всегда же так делали - вы посматривайте за ними, чтобы не поплыли.

Ребятишки обсуждают электрику. Реальные электрики ржут. Отличная тема.

zaminik [1476543]: Картинка огонь, ага. Только автомат С16, который стоит тут у каждого в квартире, сработает при токе 24А через ОДИН ЧАС, когда ваша розетка и утюг уже почернеют от гари вместе с половиной квартиры. )))

zaminik [1476543]: задача автомата - защитить кабель, а не розетку. Картинка на половину бредовая)

whoisit [1476554]: через ОДИН ЧАС во-первых, 23.2, раз уж ржать собрались, а во-вторых, не более, чем через 1 час

hahulin [1476552]: это застройщик напихал автоматики разных брендов?

max834 [1476535]: фирменными автоматами любой автомат фирменный. Кто ищет, найдёт и сейчас любую интересующую фирму.

vpv [1476559]: 4 автомата справа (по 2 на "этаже") добавлены самим Владом. Я угадал? Тогда я знаю, зачем застройщик покрасил провода. )

Предлагаю всем в ветке собраться и переделать мой щиток =) ленинский район.

whoisit [1476561]: застройщик в любом случае бракодел. Как всегда, расчёт на то, что все будет выбрасываться и ставиться другое.

vpv [1476557]: а в каком месте она бредовая? По мне дык очень жизненно для потребителя, чтобы "электропрофи" не навешал лапши за большие деньги :-) Самый слабый провод в картинке 1,5мм2. И он должен БЫ быть прикрыт автоматом в 6А. Вне зависимости от того какими квадратами до него везут электричество. Но это песня обычно про тепловой перегруз, насколькоя я понимаю. В случае КЗ либо срабртает автомат, либо провод перегорит(с разными последствиями)

Про токозависимые графики сработки автоматов - видел. Да, перегруз в 10% автоматы типа С должны держать нагрузку до 1 часа. И это час держат "дорогие" фирмы

zaminik [1476564]: в каком месте она бредовая? в том, где автомат защищает не стоящий под ним кабель, а розетку или выключатель.

1,5мм2. И он должен БЫ быть прикрыт автоматом в 6А на основании каких расчётов?

перегруз в 10% автоматы типа С должны держать нагрузку до 1 часа в 13%. Не менее часа. Любой автомат, удовлетворяющий требованиям ГОСТ IEC 60898-1-2020. То есть и те, что у Влада, и другие "фирменные" у спорщика Максима, не знакомого с законом Ома. Характеристики B, C, D относятся к электромагнитному расцепителю, то есть к токам КЗ.

hahulin [1476562]: Влад, мы ж навешаем тебе лапши за большие деньги! Оно тебе надо?! 🤣

vpv [1476557]: задача автомата - защитить кабель, а не розетку.

Я тоже так думал, но тут, во время ремонта, мужичок с корочками инспектора мне подсказал, что по самому слабому звену. Раз розетка 16А, то и автомат 16А. даже если розеток 5 на стене...

А еще на лифтах, раз в год проверяется сопротивление петли фаза-ноль, ток и время УЗО и сопр изоляции. В жилье раз в 5 лет.

Так вот сопротивление петли фаза-ноль, проверяется прямо в розетке. Та которая в приямке, далеко далеко от шкафа. Вставляется вилка от прибора и измеряется. Сопротивление должно быть такое, что бы ток привысил 160А для автомата С16=16х10.

Получается розетка часть электроустановки.

3.1.4. Номинальные токи плавких вставок предохранителей и токи уставок автоматических выключателей, служащих для защиты отдельных участков сети, во всех случаях следует выбирать по возможности наименьшими по расчетным токам этих участков или по номинальным токам электроприемников, но таким образом, чтобы аппараты защиты не отключали электроустановки при кратковременных перегрузках (пусковые токи, пики технологических нагрузок, токи при самозапуске и т. п.).

https://etp-perm.ru/el/pue/razdel-3.-zashhita-i-avtomatika/pue-glava-3.1...


Хотя гост говорит от защите кабеля и не обязывает защищать приборы

Еще почитал, тут у нас прямо рекомендубт ставить B16, так ток срабатывания на КЗ Х5 = 16Х5 = 80А. более безопасно.
С16 можно где то в мастерской, где прям надо для старта двигателя.

А еще в нескольких нормативных документах тут прямо указано, что розетка часть защищаемой цепи и вообще защита бытовых приборов, людей и прочее КЗ бывают, потому постановили больше 16А на розетки не ставить. И Узо ещё всем обязательно.

Spiriter88 [1476567]: автомат С16 просто проходит по расчётам для кабеля 2,5мм2, поэтому его и ставят, а не из-за розетки. Розетка на 16А рассчитана, а автомат будет спокойно жарить её на 18А очень долгое время. Если действовать по логике "самого слабого звена", то патрон Е27 обычной лампы расчитан на 60W. Мужичок предлагает С0,5 ставить или сразу на малогабаритные плавкие вставки перейти?

P.S. Я сам локально нередко ставлю автоматы в шкафах в качестве предохранителей нижестоящего оборудования, но тут не про это же всё, а про бытовуху)

Ну и так от себя еще раз скажу- ставьте датчикаи дыма.

Как то смотрел статистику по пожарам, в германии и в США, статистику на 100к людей, там у них гибнет в 8 раз меньше людей на пожарах, чем в рф. Хотя пожаров не меньше.

Просто у них везде датчики дыма.

vpv [1476570]: Патрон лампы расчитан на 60Вт по теплу, что бы не перегрелся ...

Spiriter88 [1476569]: С16 можно где то в мастерской, где прям надо для старта двигателя.
вот, везде надо думать, как жить с этим дальше. Для старта какого-то другого двигателя D потребуется... Все считать надо, по-хорошему. Но в бытовухе же примерно уже понятно чего ожидать.
Хотя маленькие светодиодики, которые частенько как бы электрики называют "слаботочкой" могут достаточно сюрпризов подкинуть)
