Нужна помощь в строительстве антенны для приёма сотовой связи и телевидения в горах
20.11.18 12:54
#1379968
Дмитрий Жданов
Иркутск
Дмитрий снял "децибеллы" с действующей тарелки по МТС.

В фокусе этой антенны было 95 дБм. К сожалению, приложение не позволило сделать скриншот.
21.11.18 09:39
#1380082
Роман Карнаушенко
Иркутск
Наверное, все-таки -95 дБм.
27.11.18 16:30
#1380682
Владимир Бойко
Вспомнил. Теле-2 у меня месяц назад в фокусе показывал -64 дБм,примерно столько же было и у Мегафона.

Для тех кому не близки эти цифры: - 64 "круче" - 95.
- 95дБм это чуть выше уровня шумов.
27.11.18 17:13
#1380686
Александр Александр
Siberg [1380682]:
В каком диапазоне? GSM900?

Напишите координаты точки плз.
27.11.18 21:15
#1380709
Владимир Бойко
Диапазон GSM900

Координаты
51°35'29.6"N 103°37'57.5"E

Измерялось программкой для Андроид: Сеть Сигнал Информация

Дмитрий использовал планшет, я - смартфон,способный принимать при помещении его в фокус тарелки. Некоторые аппараты не могут эффективно обработать сигнал,сконцентрированный зеркалом антенны(специально этим не занимался,просто константировал факт). Не принимали: Apple XX, Honor 4c, Yotaphone 2 и др.
27.12.18 16:57
#1383179
Владимир Бойко
В результате " камланий" антенна встала на попа. Приём по субъективным ощущениям улучшился. Григорий обновляет погоду,шлёт фото по Уотс апп.
Возможно будет продолжение, с установкой плоского зеркала из металлической сетки у скалы отражающей сигнал сейчас.
Спасибо всем кто принял участие в реализации проекта!
С наступающим Новым годом!
28.12.18 21:03
#1383242
Владимир Бойко
Григорий сделал скриншот с характеристикой сигналов
Пожалуйста прокомментируйте, кто понимает в этом.
28.12.18 23:40
#1383251
dennis o
Siberg [1383242]: Что именно прокомментировать? Уровень сигнала очень низкий, Теле2 и Мегафон используют общую соту.

Я с Григорием говорил о путях решения задачи получения интернета в этом месте, когда проходил мимо в начале сентября. Собственно я не видел другого решения кроме как поднять по склону на Комар какой-нибудь орандж пай зиро+юсб модем в конфигурации вай-фай роутера, обеспечив его питанием через полевку П-274. Оранж пай (его надо уметь готовить) можно сменить на майкротик роутерборд (работает из коробки) с юсб разъемом. В полевик гнать 12 вольт или даже 24, понижать на месте, со стороны 5 вольт приделать большой кондер. Пластиковые контейнеры с уплотнением продаются в любом супермаркете, силикагель - там же в виде наполнителя для кошачьего туалета. Я ясно тогда дал понять, что самая затратная часть - это линия питания.

Отчетливо вижу недостатки своего решения.
29.12.18 09:10
#1383257
Владимир Бойко
https://svyazservis.pulscen.ru/goods/6537499-provod_polevik
Провод П-274 6900 р/км
https://bystrokabel.ru/item/p-297
П-297 4700р/км
Надо использовать напряжение 220В, преобразователь стоит примерно 1000 р. Терпимо.
Вай- Фай на полкилометра.... тоже терпимо...

Есть проблема поважнее чем стоимость кабеля...
Единственный источник электричества- солнечная батарея работает в декабре- январе не больше часа в сутки. Есть решение этой проблемы и тоже требует затрат. Надеюсь решить её в наступающем году.
С Наступающим!

Грихина ёлка
29.12.18 10:07
#1383259
dennis o
Siberg [1383257]: Надо использовать напряжение 220В, преобразователь стоит примерно 1000 р. Терпимо.
У этого решения есть недостатки. Первый и основной - все эти дешевые и недешевые инверторы по 12 вольтам сосут примерно 0.3 - 0.5 ампера на холостом ходу. Как по мне это много, то есть даже в машине можно использовать только при работающем двигателе, нельзя вот так оставить на ночь такой инвертор заряжать телефон и лэптоп и лечь спать. Кроме того, они с маленьким вентилятором, который шумит, со временем больше и ломается. КПД преобразования вверх на 220в и обратно вниз не забудьте, он не очень велик будет. Второй недостаток - при обрыве полевки в которой 220в место обрыва придется муфтить либо перекладывать весь кабель. Я в детстве как-то замуфтил 50-парный телефонный кабель, теперь стараюсь избегать подобного. Но, с другой стороны, может замуфтить несимметричную скрутку в тех условиях будет проще всего.

С другой стороны, давайте проведем оценку. Каждая жилка полевки - это примерно 26AWG, который имеет примерно 0.1 ом/м. Жилки 4, но конца два, так что каждый метр полевки имеет 0.05 ом/м. Пусть линия питания 200 метров - это 10 ом кабеля. пай с модемом по 5в в среднем потребляет примерно 0.6 а, если повышать на 24в и обратно получится примерно 0.2а в кабеле с учетом потерь. Потеря напряжения будет около двух вольт, пусть даже трех. Как по мне - это эффективнее решения питать через 220в тем более принимая во внимание, что степ-апы 12-24 стоят пару долларов готовые или даже меньше. Вероятно, даже у меня есть один (на XL6009) в столе - могу уступить за малый прайс. Это достаточно эффективная по КПД микросхема. Можете даже поднимать не до 24, а до 36 вольт напряжение питающей линии, снизив потери до 1 вольта. В этом случае даже 400 метровая линия питания не будет особой проблемой с 2 вольтами потерь. Решение заказное - можно делать что угодно. В тоже время если питать ее с инвертора 220в переменкой, боюсь, у вас одни только реактивные потери в этом адском конденсаторе будут больше.
29.12.18 10:30
#1383261
Владимир Бойко
Sorry, ma friend. Я не буду теоретизировать и обсуждировать теоретизируемое по теме.
Всё равно потребуются действия.
В результате уже принятых действий Григорий выходит в Скайп и пр., читает этот форум (зареги-тся не хватает смелости или ещё чего). Кстати,поздравление с Наступающим Баранову Валерию - одному из авторов идеи со скалой, он летом сходил на неё и проверил наличие связи.
Следующее действие- строительство плоского зеркала на горе у скалы .Предполагаемый эффект должен быть значительным. Можете составить конкуренцию со своим проектом :)) С наступающим!
29.12.18 20:21
#1383289
Григорий См
Слюдянка
Уважаемые форумчане, с Наступающим!
29.12.18 23:26
#1383319
Дмитрий Жданов
Иркутск
GrigOV [1383289]: С наступающим, Григорий!
04.01.19 12:04
#1383551
Владимир Бойко
Задача: работа в Интернете не выходя из хоз. домика, решена (для приёма/передачи фото и работы в мессенджерах и простых сайтах).
Естественно использование сигналов отражённых от неровностей рельефа не могло дать
качественных результатов. Кроме того, в использовании таких сигналов имеет место "прохождение", которое объясняется наличием отражённых сигналов от дымки,облаков и пр. атмосферных явлений. Принимаемая сумма сигналов чаще ухудшает возможность связи.

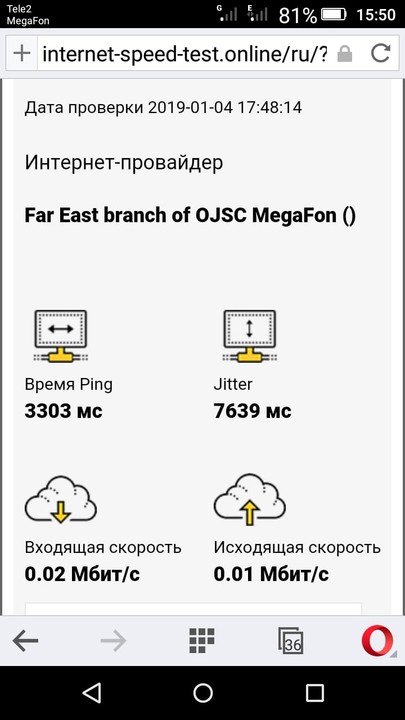

Вот пример теста скорости Интернета, при не очень хорошем "прохождении".
Нормальная видеосвязь требует не менее 0,3 Мбит/сек в обе стороны.
06.01.19 10:26
#1383684
Григорий См
Слюдянка
С Новым годом!!!
10.01.19 20:10
#1383973
Владимир Бойко
К поздравлению Григорий пытался прикрепить фото. Ангара нет наотрез отказалась принять его.
Обмен фото и видео возможен только в WhatsApp.

Парни помогли в установке антенны, спасибо!
https://youtu.be/VX-w2zx812U

PS от 08.02.19
Этот видеоролик я скачал и файл( 145 МБ) передал Григорию по Интернет(WhatsApp).
Думаю приём у него занял около часа. Вот такая "эффективность"...
11.02.19 12:53
#1386587
Владимир Бойко
Итак, в деле обеспечения связью Григория - постового перевалочного пункта "Кафе" наступает новый этап, на который возлагаются большие надежды. Этап - установка отражающего плоского зеркала в районе вот этой симпатичной скалы
Файл: [537 kb].png
11.02.19 13:06
#1386589
Владимир Бойко
Произведена оценка ситуации с наличием прямой видимости вышки сотовой связи и антенны телецентра из района указанной скалы по картам Гугл
Красными стрелками показаны "проблемные зоны", где сигналу мешают выступающие части горного рельефа. На рисунке это выражается потерей прямолинейности линии соединяющей передающие антенны с зеркалом. В общем картина показывает, что всё на пределе, в т.ч. расстояние 16 км.
Файл: [1496 kb].png
11.02.19 13:38
#1386591
Владимир Бойко
Дата экспедиции к скале конец февраля- начало марта.
Задача построить из жердей основу плоского зеркала и прикрепить к основе сетку.
Сетка- рулон 1,2 м х10 м весом 3 кг.
Другое снаряжение и инструмент
Файл: [822 kb].png
11.02.19 14:19
#1386596
Владимир Бойко

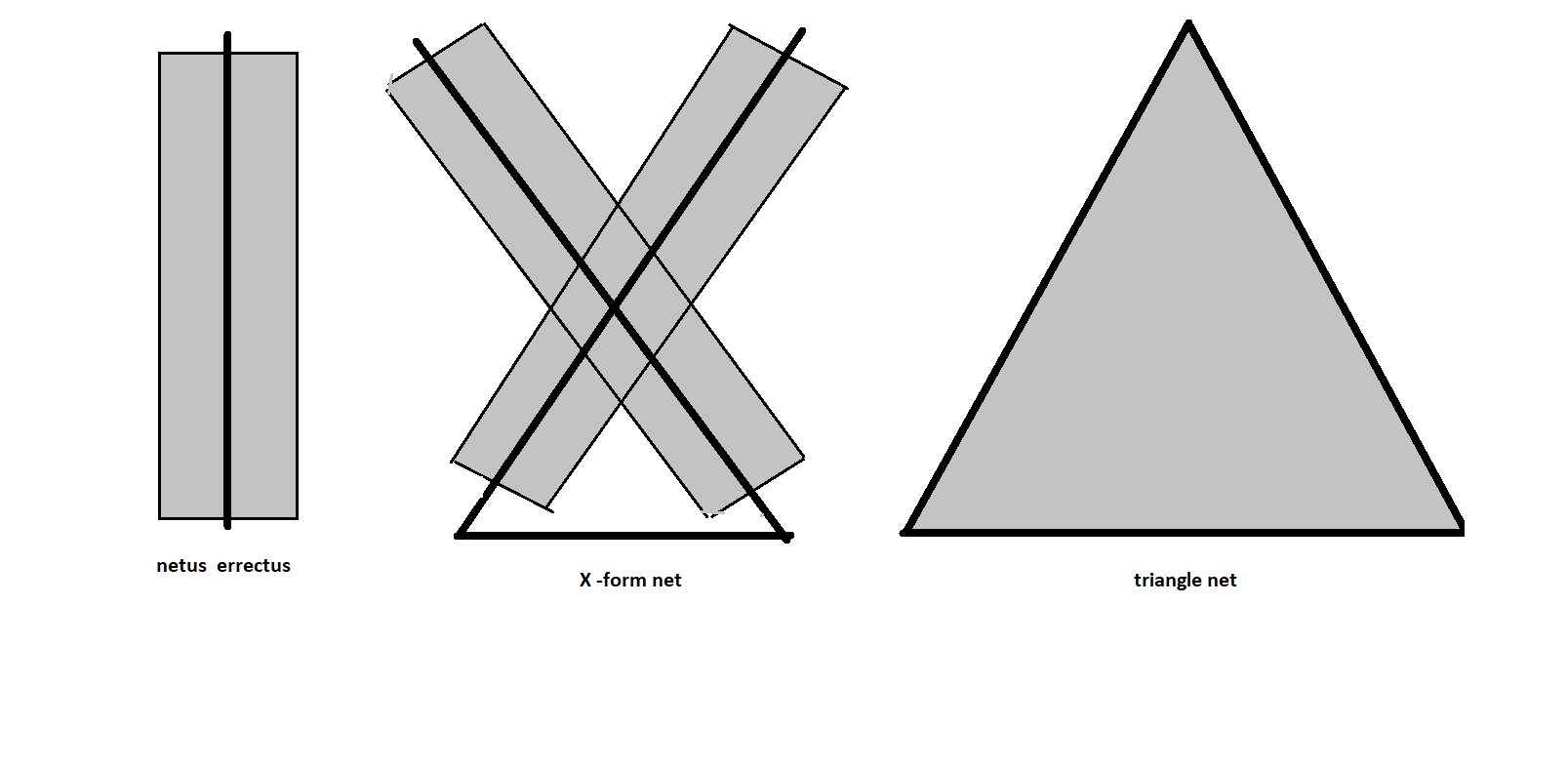

Предлагаю конструкции зеркала:
1) на одной жерди 5-6 м сетки
2) 2 полотна по 5 м , "буквой Х"
3) одно полотно из 10 м сетки, "треугольник"
Предложите другие варианты.

В команде горовосходителей-монтажников имеются вакантные места в т.ч. бригадирское(если Дмитрий Бадарыч не согласится) тел 8-9148889081(Владимир)
Файл: [23 kb].png
