Двух-трех-многоразовый модератор для пневмы. Личный опыт
26.06.12 22:34
#755355
Павел Соколов
Иркутскъ
Появилась нужда в модераторе для моего стоджера (Дизель, сорри, на твоего стажера денег не хватило, купил в магазине стоковый). Так вот, цель проекта была исказить звук от выстрела так, чтобы он не был похож на хлопок, причем готовый экземпляр не должен был стоить дороже 300 рублей. (лично мне понадобилось докупить нужного только на 100 рублей, остальное было). Итак, нам потребуется:
1. Малярный валик - одна штука
2. патрон для лампочки конусный - 4 шт.
2. резинки от стопорных болтов стиральной машины - 3 штуки
3. изолента либо термоусадка.


Порядок действий:
- разбираем валик малярный, требуху и ручку в помойку, оставляет только мохнатый корпус валика
- вставляем в валик три патрона "елочкой", чтоб получить внутри три конусные камеры (керамическую начинку нужно, конечно же, вытащить заранее).
- берем четвертый патрон, откручиваем крышечку (выбрасываем), вытаскиваем керамику (выбрасываем), с двух сторон затыкаем его резинками от стопорных (транспортировочных) болтов.
- вставляем патрон с 2-мя резинками в валик (как раз наполовину войдет, плотно).
- ну и с торца затыкаем патрон третьей резинкой.
- все проклеиваем, обматываем изолентой / термоусадкой.
- одеваем на ствол, смотрим соосность, радуемся.

Итак, на выходе мы имеем модер, общим весом в 200 грамм, который искажает звук выстрела. Со стороны звук похож на ломающийся штапик-рейку.
Отверстие на выходе 11 мм. (меньше не рекомендую, уж лучше громче звук, чем пуля останется в модере. По ходу дела накидаю фоток. Критикуйте, флудите, кидайте тапками.
-
26.06.12 22:36
#755356
Павел Соколов
Иркутскъ
вот такой патрон нам нужен
26.06.12 22:38
#755358
Павел Соколов
Иркутскъ
валик примерно такой, патрон должен очень плотно входить
26.06.12 22:40
#755360
Павел Соколов
Иркутскъ
транспортировочные болты
26.06.12 22:46
#755365
Павел Соколов
Иркутскъ
фото готового модера
26.06.12 22:46
#755366
Павел Соколов
Иркутскъ
фото два
26.06.12 22:47
#755367
Павел Соколов
Иркутскъ
фото три
02.07.12 21:54
#758205
Sorokin Sergey
Иркутск
Не понял, как ты его на стволе крепишь? Просто за счет резинок?
02.07.12 23:29
#758294
Павел Соколов
Иркутскъ
Да, только за счет резинок. Сидит плотно.
03.07.12 00:01
#758321
Sorokin Sergey
Иркутск
Плотно.Согласен, но сердечник все-таки я бы сделал резьбовым ... Идея с валиком хороша. Мне даже в мысли не приходила.)
03.07.12 00:07
#758325
Павел Соколов
Иркутскъ
для меня определяющим фактором был сбор модера на коленке) а резьбовое соединение в этот фактор не вписывалось).
03.07.12 01:24
#758345
Sorokin Sergey
Иркутск

Да, про бюджет в триста руб. я упустил из виду, Поздравляю с успешным опытом!
03.07.12 03:00
#758356
Иван Майоров
Иркуцкий Острог
Sokel [755355]: И хорошо что не хватило ;-)
Маладца! Хорошо получилось. Но самое главное то, что сделал сам. Именно конструируя самостоятельно, анализируя и дорабатывая в мелочах, приходишь к идеалу.
Как звук кста?
03.07.12 07:14
#758366
Павел Соколов
Иркутскъ
Dizel [758356]: звук есть, ибо из за такого пресловутого крепления нельзя делать нормальное выходное отверстие (ну типа 4.5 - 5 мм.). Есть опасность выстрелить пулей прямо в модер). Однако ж, звук изменился, и на расстоянии где то 10 - 15 м от стреляющего (где уже плохо слышен звук поршня и пружины) звук сложно идентифицировать со звуком выстрела. Чуть тише чем без модера и не похож на звонкий хлопок.
02.10.12 08:46
#798352
Nick Miniur
Иркутскбург
Вот отдаю ноу хау по изготовлению модера на коленке
02.10.12 08:48
#798353
Nick Miniur
Иркутскбург

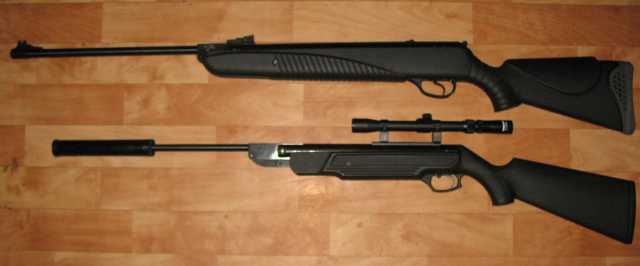

На Мурке в качестве модера (утяжелителя - устрашителя) вот такое изделие

Шток насоса четко 13мм - соответственно отверстие заглушки будто предназначен для насадки на ствол МР-512 (ИЖ-60, 61)

чем наполнить и как закрепить полет фантазии самоделкиных
02.10.12 16:17
#798572
Саша п
Иркутск-братск
