Проект "Термометр на Мамае"-онлайн.

Задача:
Разработка прибора для предачи показаний температуры в интернет.
Прибор будет записывать показания термометра во флэшку раз в 5 минут.
Выход на связь раз в 3 часа, передача показаний, погружение в sleep.
Интернет-сервер будет принимать показания и рисовать график (angara.net/meteo)

Питание - аккумулятор. Пока не определился: свинцовый дешёвый, но тяжеленный(автомобильный аккумулятор 15

килограмм, 660Вт/ч). Не люблю тяжести. Литий-ионный аккум лёгкий, но в наличии лишь 70 Вт/ч.

Про сроки. Не более чем через месяц планирую начать опытную эксплуатацию(в Иркутске)

Про помощников.
1) Требуется автомобильный аккумулятор(можно не совсем новый, но чтобы саморазряжался не более чем за год).
2) Человек, способный его затащить(и закопать) на Мамай.

Также нужна пластинка размером 160мм x 160мм x (1-3мм), станок с ЧПУ для фрезеровки по контуру и высверливания

отверстий(есть чертёж в AutoCad). Но могу и сам справиться, просто будет дольше. Выпиливать лобзиком не хочу.

В этой теме я буду выкладывать картинки, как продвигается разработка.

В первом сообщении закралась ошибка:
1) Требуется автомобильный аккумулятор(можно не совсем новый, чтобы хватило на год)

BARSmoto [172094]: Экспедиция будет весной, на великах(скорее всего от Выдрино). АКБ я сам не повезу, поэтому ждём помощников.

на сколько я понимаю, ща копать не сезон, это планируется как минимум на теплое время года, когда там земля оттает?
если, че могу АКБ дать.

dvs [172088]: *Также нужна пластинка размером 160мм x 160мм x (1-3мм), станок с ЧПУ для фрезеровки по контуру и высверливания отверстий(есть чертёж в AutoCad). Но могу и сам справиться, просто будет дольше.*
такой станок есть в комплексе с обратной стороны в граверной (или часовой) мастерской.

Про первое изображение:

Изображение №1

1) Внешний герметичный всепогодный корпус. Будет закапываться под деревом
2) Прибор GPRS(белый, ещё не запаян). Изначально - прибор для GPS-GPRS мониторинга автомобилей.
3) Аккумуляторы(литий-ионные от телефона siemens m55). Свинцовый аккум, ясное дело, будет выносной(и тоже будет закапываться под деревом).

Отсутствует ещё один прибор, объединяющий в себе: термометр, часы, флэшку и выключатель прибора GPRS(экономить энергию). Сам датчик температуры будет выносной. Выход - через герметичный кабельный ввод.

P.S. Второе сообщение - ответ на третье. Так вышло :(

2 dvs: а квадрик там пройдет?

а если там солнечную батарею поставить? она будет подпитывать заряд АКБ

Возникли вопросы-комменты:
1. Я так понимаю, для того, чтобы данные передавались, необходимо наличие сотовой связи - на Мамае это 2 места, где работают мобилы: Лесной (он же Мясной) и "фрирайдный" Мамай выше зоны леса. Где именно планируется закапывать прибор?
2. Сколько не пытались, у БВК и МТС нет GPRS-а на Мамае, хотя связь есть.
3. Весной экспедиция вряд ли удастся в плане закопки девайса - там снега еще по самое нехочу. Самое реальное - в конце июня, когда грязь подсохнет.

BARSmoto [172100]: Обычный сейчас пройдет, поскольку снегоходеры дорогу накатали. После снегопада вряд ли. В эти выходные там гонял народ на снегоходах и квадрике с гусеничными модулями.

Что такое квардик?

Солнечная батарея должна устанавливаться на дерево.
1) Может засывать снегом.
2) Плохо тем, что при низкой освещённости даёт маленькое напряжение.
3) Теряется конспирация. Довод: "установить где люди не ходят" не принимается
4) Дерево-то растёт! Провода до солнечной батареи резиновые?

Но в основном всё плохо с п.2.

квадрик, это квадроцикл.
с доводами согласен))

Насчёт оператора вопрос открыт. Известно, что по трассе GPRS есть в Выдрино и Танхое. До Выдрино, может, пробьёт...

dvs [172098]: могу подарить электронный термометр-часы из машины, два датчика температуры (т.е. можно мерить две температуры, скажем улицу и снег), как привязку влэшки и выключателя GPRS привяжете не знаю.

dvs [172112]: с Лесного(Мясного) сотовая МТС и БВК берут стабильно.

dvs [172112]: Денис. а не случиться лия проблема с работой АКБ при низких зимних температурах

Arsen: Термометр не надо. Могу хоть 10 прикрутить, толку только мало. И на Мамае не просто связь нужна. GPRS есть?
jamine [172117]: Не случится. Даже 1 литиевая батарея питает мой прибор работает при -20, не говоря уже про 25 таких батарей в параллели.

Есть ещё место, где ловит - на горе напротив Мамая рядом с кунгом. Данные по температуре, мне кажется, можно и смс отправлять.

Arsen [172114]: Берут то берут, только на г. Мамай "фрирайдный" точно GPRS у БВК и МТС нет, проверено в эти выхи. На Мясном не проверял. Может у Мегафона есть...
На пупыре связь стабильная выше зоны леса, там деревьев нет, только стланник, и тот переметен снегом, задутым в фирн. И ветерок там всегда не слабый.
Можно, конечно, на Мясном на гребне, но это не раньше июня сделать можно будет...

dvs [172123]: а cda9600 мало что ли? скорее всего и дятла морзянкой стучать хватит.

Во чё нашел:
http://www.bieneelectronics.com/
http://www.quicksafe.co.uk/gd04-gsm-alarm-temperature-thermostat.htm (там есть разные описания)
Если нормальный аккумулятор затащить, то на пару месяцев легко хватит.
А со снегоходами свежие подвозить не проблема, а летом машиной.

а у меня вопрос другого плана, нафига мне знать температуру на гребне(вершине мясного, 3х березах, и тд)..................
имхо не очень полезная информация

alvi [172134]: Я конечно не мерил, но сколько по вашему разница между "на горе" и в "лагере"?
Если датчик будет защищён от ветра и солнца,то он будет показывать точную температуру и даже если она отличается (на горе и в лагере), то будет отличаться более-мение на постоянную величину. Считаю смысл ставить есть. Хотя, когда собираюсь на Мамай прежде интересует прогноз, нежеле температура в данное время.

Ну, это уже тема отдельного разговора.
Датчик, скорее всего, будет ставится не на тропах/склонах, а где люди ходят мало. Недалеко от кунга, скорее всего, на горочке.

Данные по температуре, мне кажется, можно и смс отправлять.
Нет, нельзя. Прибор GPRS переделке не подлежит, а sms он не поддерживает. Зато можно GPS координату передавать, или включить блокировку двигателя(загасить севшую на прибор ворону) :)

dvs [172092]: Видел как-то чудесную батарейку еще советских времен - называется "Бакен", она на небольшой ток, но емкость у нее какая-то впечатляющая.

alvi [172134]: На самом деле по графику фактической температуры и данных о ветре можно неплохо прогнозировать лавинную опасность.

maxp [172178]: В маяки и бакены ставится.

maxp [172178]:
http://www.elems.ru/mazacs_1.html#batteries_of_a_serial_baken
Марганцево-воздушно-цинковые *элементы*, 1,3В, ёмкость 222 Вт/ч*кг. Ампер-часов много, да...
Литий-ионные дают 200Вт/ч*кг. Не обижусь.

Склоняюсь к свинцу.

dvs [172161]: у кунга связи нет...

А нафига вам знать температуру-то? там холодно практически не бывает!) еще вебкамеру поставьте, чтоб снежную обстановку отслеживать)

2 JeenYus: dvs - великий выдумщик и эксперементатор. Значит надо :)

Shapa [172301]: Ну, надо - значит надо!)

ага! даешь сразу вебкамеру :-)
После возни со всем барахлом камеру присобачить уже не должно быть особой проблемой :-)

MSpirit [172329]: Легко! Это будет не веб-камера, а фотоаппарат.
Вот два вопроса, на которые у меня нет ответа:
1) Кто платит за трафик? Пусть, 1 фотка = 1 мБ. В день набегает 8, а в месяц 240 метров.
2) Кто охранает камеру? Ведь в этом случае её расположение не секретно.

dvs [172333]: по п.2 если девайс будет держать подключение TCP\UDP то по разрыву соединения можно определить
поперли его или нет.

p.s можно в личке обсудить тех моменты на эту тему.

dvs [172333]: с трафиком вопрос интересный.
А вопрос охраны решается элементарным присобачиванием девайса на труднодоступную скалу :-)

Фотать можно по запросу )) посмотрите максимальный размер MMS для начала )))))
управлять этим делом можно по SMS.

mms , sms - что то я сомневаюсь очень, что ситуация со связью на мамае улучшится в ближайшие годы

а камера показывающая гребень нафиг не нужна, чесное слово

На трех березах GPRS есть у Мегафона, сам MMSки отправлял неоднократно

John [172345]: Когда девайс упёрли - какая разница? К тому же, девайс будет выходить на связь не более, чем на 5 минут раз в 3 часа(экономим электричество).

Ещё один момент по фотоаппарату. На данный момент скорость передачи около 500-600 Б/сек. Довольно много электричества понадобится на передачу фотки. Разве что передавать крайне редко, никак не 8 раз в день... Впрочем, это и логично.

С фотиком и встроенным питанием можно классную вещь сделать: прибор-противоугонка, который охраняет самого себя, в случае чего высылает фотку вора, и куда прибор упёрли(GPS-трек) :)

...Я подумаю с фотиком, ответ позже скажу. В случае чего нужны будут скалолазы-тяжеловесы. Аккум вещь не лёгкая!

а камера показывающая гребень нафиг не нужна, чесное слово
Пусть это будет тестирование технологии. Вид с гор.

dvs [172353]:

почему гребень?

Если запереть барахло на скальник над кунгом, то реально получать фоту самого мамая.

MSpirit [172381]: +1

БВК берет в северном цирке: если съехать с зоны леса по направлению к кулуару, по которому тропят на супер канаву. На этой траектории, не доезжая ручья.

John [172345]:по UDP соединения как такового нет, TCP - есть.

qube [172387]: я в курсе.

Вот девайс бы, который еще и уровень снега смог бы показывать!

ak [172433]: А метеостанция "Хамар-Дабан" же уровень снега мерит! Где-то в в интернете должны быть сведения...
Уровень снега я пока даже в планы не буду вписывать. Это уже круть получается, а не просто градусник к уже готовому прибору. Проще купить метеостанцию...

Фотоаппарат будет экспериментальной фичей, то есть делать в "железе" буду, а заработает ли железо, и напишу ли программу - вопрос. Самому очень уж захотелось фотик в горах.

ak [172433]: Таджик с рулеткой?

Уровень снега можно мерить тем же фотиком - направив его в упор на вешку с метками

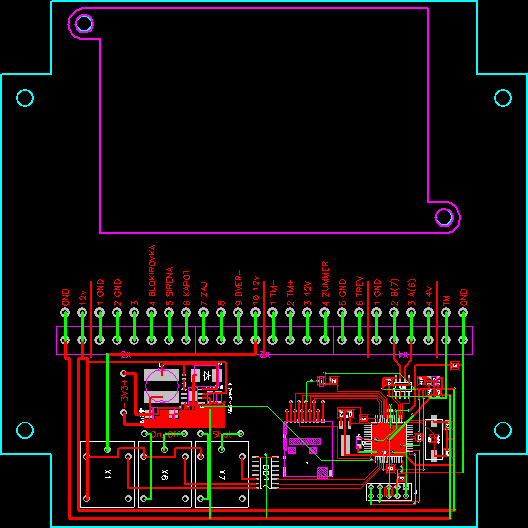

Изображение №2
Печатная плата, на которой находится:
1) Прибор GPRS(розовый контур)
2) Схема градусника
3) управление фотоаппаратом
4) карта памяти microSD
5) выключатель прибора GPRS.

Эта плата будет заказываться на завод в Новосибирск - месяц.


Фотик согласен ставить только на труднодоступную скалу.
